舟山氣體活塞式壓力計-2465A-美國FLUKE
2465 氣體活塞式壓力計在各個國家級標準實驗室、政府計量機構、軍工、工業等領域使用，已有 40 多年的歷史。
·
壓力范圍：表壓 0-1000 psi，，絕壓0.2-1000 psi
·
支持自動懸浮控制器選件
·
最大壓力為 100 psi 時，準確度為讀數的 0.0010% (10 ppm)
·
壓力在100 psi 至 1000 psi之間時，準確度為讀數的 0.0027% (27 ppm)
·
精度優于 3 ppm
·
年穩定性優于 3 ppm
·
分辨率為 0.0001% (1 ppm) 或 1 mg
·
支持表壓、絕壓、真空和微表壓模式
·

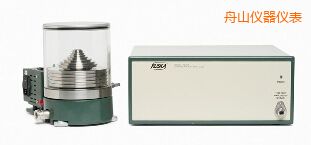

三個基本組成：主機、一個或多個活塞系統、活塞。自懸浮主機降低了操作員的工作負荷和對操作員的要求。
·
主機：所有電路部分都遠離主機，從而避免熱效應和磁場作用引起的誤差。熱絕緣電機連接到活塞系統—降低壓力波動，提高工作效率。耐用的真空罩，用于絕壓和真空模式操作。KF16使安裝簡單。
·
自動懸浮控制器（Autofloat Controller）：操作人員只需按照軟件的指導加載砝碼，然后選擇菜單上的Autofloat
按鈕。自動懸浮控制會將砝碼托至準確位置從而產生所需壓力。軟件屏幕底部的三色狀態柱會提示活塞達到使用條件。一旦壓力穩定，自動懸浮控制器會監測活塞旋轉速度并根據需要驅動馬達。
·
自動懸浮控制器同時監測活塞溫度、懸浮位置、真空罩內真空參考、下沉速率、環境溫度、環境濕度以及氣體密度。數據被傳送到軟件進行實時環境誤差修正。自動懸浮控制器同時根據需要啟動真空泵。
· 操作模式：
·
•表壓模式—壓力由活塞上的砝碼直接產生。
·
•絕壓—將真空泵直接連接到參考壓力接口，使用標準KF16真空安裝。安上適當砝碼，，將真空罩安置在基座上。真空泵將真空罩內抽真空，殘余氣體壓力由自動懸浮控制器、2456活塞監測器或標準真空計進行測量。
·
•真空模式—通過使用內部高精度大氣壓傳感器，由2465和自動懸浮控制器產生一個低于大氣壓的壓力。系統減去大氣壓參考傳感器的測量值并顯示。
·
•微表壓模式—通過使用內部高精度大氣壓傳感器，由2465和自動懸浮控制器產生一個低至0kPa表壓，等于或大于大氣壓的絕壓壓力，，系統自動減去大氣壓。
|
常規信息
|
|
量程
|
表壓: 1.4kPa~7MPa
絕壓: 1.4kPa~7Mpa
真空: -100kPa~0kPa
微壓: 0kPa~7kPa
|
|
壓力介質
|
氮氣或干燥潔凈氣體
|
|
精度
|
優于3ppmb (A級不確定度)
|
|
長期穩定性
|
優于1.5 ppm每兩年
|
|
分辨率
|
1 ppm或1 mg
|
|
低壓量程
|
面積: 3.4 cm2
量程: 1.4kPa到170kPa
自懸浮壓力: 7kPa(最小)
精度(閾值7kPa): 0.001%RDG或0.00007kPa
熱膨脹系數: 1.5E-05/℃
|
|
低中量程
|
面積: 0.84 cm2
量程: 11.7kPa到700kPa
自懸浮壓力: 35kPa(最小)
精度(閾值27.5kPa): 0.001%RDG或0.0003kPa
熱膨脹系數: 9.1E-06/℃
|
|
高中量程
|
面積: 0.168 cm2
量程: 14kPa到3.5MPa
自懸浮壓力: 140kPa (最小)
精度(閾值240kPa): 0.0011%RDG或0.0027kPa
熱膨脹系數: 9.1E-06/℃
|
|
高壓量程
|
面積: 0.084 cm2
量程: 14kPa到7MPa
自懸浮壓力: 240kPa(最小)
精度(閾值240kPa): 0.0011%
RDG或0.0027kPa
熱膨脹系數: 9.1E-06/℃
|
|
自懸浮量程
|
低量程: 7kPa到170kPa
低中量程: 35kPa到700kPa
高中量程: 140kPa到3.5MPa
高量程: 240kPa到7MPa
|
|
自懸浮活塞
|
分辨率
|
0.001cm
|
|
感應傳感器
|
下沉分辨率
|
0.001cm/分鐘
|
|
活塞溫度傳感器
|
4線100 PRT
|
分辨率0.01℃
精度±0.1℃
|
|
氣體密度
傳感器類型
|
溫度: RTD1000 ±2℃精度
濕度容性型: ±15%RH精度
氣壓壓阻型S: ±6.6mbar精度
|
|
真空參考
|
熱電堆傳感器
|
精度10%讀數或0.0013kPa；
分辨率0.0001kPa
|
|
大氣壓參考傳感器
|
精度優于±14Pa每年
低表壓精度±2.7Pa；分辨率1Pa
|
|
注意
|
所能產生真空壓力與本地氣壓有關按95%置信度提供
|
|
型號
|
描述
|
|
2465A-754
|
氣體活塞式壓力計基座
|
|
2465-725
|
低量程活塞，0.2 ~25 psi (14
mbar ~1.7 bar)
|
|
2465-727
|
中量程活塞，1.7 ~100 psi (117
mbar ~ 7 bar)
|
|
2465-729
|
高量程活塞，2 - 1000 psi (140
mbar - 70 bar)
|
|
2465-730
|
中高量程活塞，2 - 500 psi (140
mbar - 35 bar)
|
通用配件:
|
配件
|
描述
|
|
2456-LEM
|
實驗室環境監測器(LEM)
|
|
2456-VAC
|
真空傳感器模塊
|
|
3990-801
|
手動氣壓控制器，壓力最高至7 MPa (1,000 psi)
|
|
2465A-23
|
壓力連接管和接頭
|
|
99878-800
|
自動排氣真空泵，85升/分鐘，50/60 Hz
115/230 VAC可選
*請注意：Autofloat系統需要帶自動排泄功能的真空泵。
*請注意：產生絕壓模式壓力需要2個真空泵
|
|
2456-800
|
活塞式壓力計監測器（單通道）
|
|
2456-801
|
活塞式壓力計監測器（雙通道）
|
