超聲波點焊探傷儀 |
|
| 型 號：SpotChecker |
| 品 牌：美國GE |
技術指標：工作溫度:0~+45 °C(32~45.00°C)
|
 |
拉薩超聲波點焊探傷儀-SpotChecker-美國GE

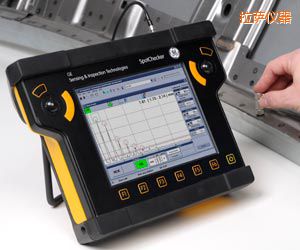

點焊縫超聲波探傷儀是手持式探傷儀，超聲波探傷儀用途，用于生產線上的點焊檢測。
它的重量僅為3.2千克，由電池供電，密封性符合IP65要求。它具有熱交換電池充電功能，確保儀器連續運行。
點焊縫超聲波探傷儀無需集中培訓，因為它具有“專家”系統的優勢，方便不熟悉焊縫檢測的人員使用。
特色：
點焊縫超聲波探傷儀是現有的用于點焊縫測試的USLT系列產品的點精之作。它具有真正的便攜性和環境保護性外殼，堅固耐用。本產品和現有的點焊縫測試解決方案之間的主要區別在于它的尺寸/重量、環境保護和用戶友好型操作。
-
獨特的用戶界面，通過2個軌跡球操縱定位設備
-
8.4英寸大型液晶觸摸屏操作，用于直接訪問不同的功能和設置
-
現代PC接口，含USB和無線連接（WLAN、藍牙）
-
遠程控制與USLT 2000相似
-
方便未受過訓練的檢測員使用（特定應用軟體UltraLOG）
-
與其他USLT 2000解決方案兼容
-
熱交換電池充電，確保連續運行
-
環境保護符合IP65要求
-
重量約重量約為3.2千克（含電池）。
應用：
在汽車行業的點焊測試。
規格：
外殼
|
存儲溫度
|
-20~+60 °C(-4~+60.00°C)
|
|
工作溫度
|
0~+45 °C(32~45.00°C)
|
|
尺寸
|
225毫米寬 x 314毫米高 x 94毫米深 (8.85英寸寬 x 12.36英寸高 x 3.7英寸深)
|
|
重量
|
約3.2千克（7.05磅）（含電池）
|
|
防護等級
|
IP 65
|
|
抗沖擊性
|
符合EN 600 68-2-27
|
|
耐振動性
|
符合IEC 600 68-2-6 Fc
|
|
顯示
|
8.4”英寸TFT，SVGA，觸摸屏
|
|
控制裝置
|
2個軌跡球，超聲波探傷儀電池，各帶2個按鈕；6個功能鍵；觸摸屏
|
連接
|
探頭
|
2個LEMO 00三同軸
|
|
電源供應器
|
1個LEMO 0S, 4-針插座
|
|
網絡
|
1個RJ45
|
|
USB
|
4個USB A型插座，1個USB B型插座
|
|
可選
|
WLAN、藍牙
|
電源
|
工作電壓
|
15伏直流
|
|
功耗
|
約為22瓦
|
|
電池
|
2個鋰離子電池：10.8伏，4.8Ah
|
|
操作時間
|
2個電池約4.0小時
|
|
電源供應器
|
外部電源供應器100到230伏交流電，最大70瓦
|
超聲波
|
脈沖類型
|
尖峰脈沖
|
|
脈沖重復頻率(PRF)
|
最大1000赫茲，超聲波探傷儀 合肥，無連續的脈沖序列
|
|
電壓：
|
最大400伏
|
|
初始脈沖上升時間
|
15 ns
|
|
阻尼
|
50歐姆
|
設置和評估
|
校準范圍
|
最小0到2.5毫米（0到0.1英寸）（鋼）；最大0到9,700毫米（0到381英寸）（鋼）
|
|
聲速范圍
|
500到15000米/秒（0.02到0.59英寸/秒）集成的，可編輯的材料表
|
|
脈沖移位
|
-10到1500毫米（-0.39到50英寸）（鋼）
|
|
探測延遲
|
0到100 秒
|
|
頻率范圍
|
2到20兆赫（-3dB）
|
|
增益
|
110 dB，以0.5/1/2/6 dB為間隔可調
|
|
檢波
|
全波
|
|
監測器門電路
|
2個獨立的監測器門電路，在整個最大校準范圍內可調；基于顯示器刷新率的A掃描的評價
|
|
距離測量
|
- A門電路或B門電路的初始脈沖和測量點
- 測量點：B門電路 - A門電路（差分測量）
|
|
測量分辨率
|
聲音路徑/飛行時間最多為12.6毫米：0.01毫米；否則為顯示寬度的0.2％
|
|
振幅
|
0.5％的屏幕高度或0.2dB
|
|
A-掃描數字化
|
1,024×1,024像素
|
|
顯示凍結
|
靜態A-掃描凍結，動態A-掃描凍結（凍結盒）
|
|
回波比較
|
同步顯示當前激活的信號和存儲的A-掃描
|
|
對話語言
|
德語、英語、法語、西班牙語、意大利語、中文、日語
|
|
單位
|
毫米
|
|
